LED-Panel 600x600 28W - 3640-3920 Lumen - 3CCT umschaltbar warmweiß-kaltweiß-tageslichtweiß - UGR<19 Backlight schwarz - Karton 8 Stück
Installatie- en gebruikershandleiding | Art. SRPL60X60-28W-BL-2CB
LED-Panel 600x600 28W - 3640-3920 Lumen - 3CCT umschaltbar warmweiß-kaltweiß-tageslichtweiß - UGR<19 Backlight schwarz - Karton 8 Stück
Strak LED-paneel voor professionele plafond- of wandmontage. Met 3920 lumen bij slechts 28 Watt verbruik, vervangt een TL-armatuur van 65 Watt.
28 Watt
3920 lm
IP41
3KKT
90° bundelhoek
230V~
◻◻ Klasse II
Dimbaar: Nee
5 Jahre garantie
⚡ Veiligheid — lees dit eerst
- Schakel de stroom altijd uit via de groepenkast vóór aanvang van de installatie.
- Controleer met een spanningszoeker dat de bedrading volledig spanningsloos is.
- Laat de elektrische aansluiting uitvoeren door een erkend elektricien. Dit is wettelijk verplicht in Nederland.
- Niet demonteren, modificeren of repareren — dit vervalt de garantie en kan gevaar opleveren.
- Buiten bereik van kinderen houden.
- De lamp wordt warm tijdens gebruik — raak de behuizing niet direct aan na uitschakelen.
- Niet geschikt voor gebruik in explosiegevaarlijke omgevingen (ATEX).
- Dit product is dubbel geïsoleerd (Klasse II) — geen aardaansluiting vereist of toegestaan.
🔧 Installatiestappen
- 1Schakel de stroom uit via de groepenkast en controleer met een spanningszoeker.
- 2Bepaal de montagemethode: inbouw (systeemplafond), opbouw of pendelmontage.
- 3Inbouw: Zaag de uitsparing op maat (zie specificaties). Bevestig de veerclips aan het paneel.
- 4Voer de bedrading door de kabelinvoer: bruin = L, blauw = N.
- 5Sluit aan op de aansluitklem of driver. Controleer de aansluitingen.
- 6Klik of schroef het paneel op zijn plaats.
- 7Zet de stroom aan en test het paneel.
🔌 Aansluitschema
Klasse II product — geen aardaansluiting vereist of toegestaan. Sluit aan conform NEN 1010.
📋 Technische specificaties
| Vermogen | 28 Watt |
| Lichtopbrengst | 3920 lumen |
| Efficiëntie | 140 lm/W |
| Kleurtemperatuur | 3KKT |
| Bundelhoek | 90° |
| Werkspanning | 230V~ |
| Beschermingsklasse | IP41 |
| Isolatieklasse | Klasse II (dubbel geïsoleerd) |
| Vervangt | 65 Watt (TL-armatuur) |
| Dimbaar | Nee |
| Garantie | 5 Jahre |
| Artikelnummer | SRPL60X60-28W-BL-2CB |
💡 Gebruik & onderhoud
- ✓De lamp is direct na inschakelen op volle lichtsterkte — geen opwarmtijd nodig.
- ✓Reinig de behuizing met een droge of licht vochtige doek. Gebruik geen agressieve reinigingsmiddelen, oplosmiddelen of hogedrukreinigers.
- ✓De LED-module is niet vervangbaar. Bij defect binnen de garantietermijn: neem contact op via LEDPLANET.NL.
- ✓Controleer periodiek of de bevestigingsschroeven en kabelwartel nog goed vastzitten, met name na extreme weersomstandigheden.

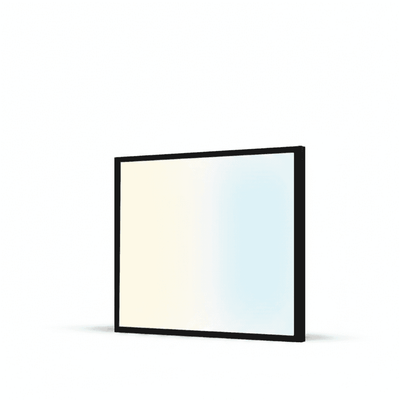

📷 Productafbeeldingen
Disclaimer & aansprakelijkheidsbeperking
LEDPLANET.NL heeft deze installatie- en gebruikershandleiding met de grootst mogelijke zorgvuldigheid samengesteld op basis van de op het moment van publicatie beschikbare productinformatie. Aan de inhoud van deze handleiding kunnen geen rechten worden ontleend. LEDPLANET.NL is niet aansprakelijk voor schade van welke aard dan ook — direct of indirect — die voortvloeit uit onjuiste installatie, gebruik in strijd met de specificaties, het niet opvolgen van de veiligheidsinstructies, of gebruik van het product voor andere doeleinden dan waarvoor het bestemd is.
Elektrische installatie dient te worden uitgevoerd door een erkend elektricien conform de geldende NEN-normen (NEN 1010). LEDPLANET.NL aanvaardt geen aansprakelijkheid voor schade ontstaan door installatie door niet-gekwalificeerde personen. Technische wijzigingen en drukfouten voorbehouden. Raadpleeg bij twijfel altijd een gekwalificeerd elektricien of neem contact op via ledplanet.nl.
LEDPLANET.NL heeft deze installatie- en gebruikershandleiding met de grootst mogelijke zorgvuldigheid samengesteld op basis van de op het moment van publicatie beschikbare productinformatie. Aan de inhoud van deze handleiding kunnen geen rechten worden ontleend. LEDPLANET.NL is niet aansprakelijk voor schade van welke aard dan ook — direct of indirect — die voortvloeit uit onjuiste installatie, gebruik in strijd met de specificaties, het niet opvolgen van de veiligheidsinstructies, of gebruik van het product voor andere doeleinden dan waarvoor het bestemd is.
Elektrische installatie dient te worden uitgevoerd door een erkend elektricien conform de geldende NEN-normen (NEN 1010). LEDPLANET.NL aanvaardt geen aansprakelijkheid voor schade ontstaan door installatie door niet-gekwalificeerde personen. Technische wijzigingen en drukfouten voorbehouden. Raadpleeg bij twijfel altijd een gekwalificeerd elektricien of neem contact op via ledplanet.nl.
