LED Downlight Rond Ø120mm doos 20 stuks - 6W 510lm - Koelwit 4000K - Slim inbouwpaneel dimbaar - CRI80 - 230V
Installatie- en gebruikershandleiding · Art. 103-01-00208-063-D20
Over dit product
Een complete verbouwing, nieuwbouwproject of kantoor in één keer voorzien? Deze doos bevat 20 ronde LED downlights van Ø 120 mm in koelwit 4000K. Elk downlight geeft 510 lumen bij 6W. Toepassing Met 510 lumen vervangt dit downlight een klassieke inbouwspot en geeft het genoeg licht voor gangen, toiletten, bijkeukens en als verdeelde verlichting in...
6 Watt510 lmKoelwit 4000K120° bundelhoek230V~Dimbaar: Ja3 jaar garantie
Veiligheid: lees dit eerst
- Schakel de stroom altijd uit in de meterkast voordat je begint, en controleer met een spanningszoeker dat alles spanningsloos is.
- Laat de aansluiting bij voorkeur uitvoeren door een erkend installateur, volgens NEN 1010.
- Sluit de aarde (geel/groen) altijd aan.
- Niet openen, aanpassen of repareren: dat kan gevaarlijk zijn en de garantie vervalt.
- De lamp kan warm worden tijdens gebruik. Laat hem afkoelen voordat je hem aanraakt.
- Buiten bereik van kinderen houden.
Installatie
- 1Schakel de stroom uit in de meterkast en controleer met een spanningszoeker.
- 2Systeemplafond: haal een plafondplaat weg. Opbouw of pendel: monteer eerst de opbouwframe- of ophangset.
- 3Sluit de voeding (driver) aan op het net: bruin = L, blauw = N, geel/groen = PE, en verbind de driver met het paneel.
- 4Leg het paneel in het plafondraster of zet het vast in het frame.
- 5Zet de stroom weer aan en test het paneel.
Aansluitschema
Aansluiten volgens NEN 1010. De aarde (PE) is verplicht.
Technische gegevens
| Vermogen | 6 Watt |
| Lichtstroom | 510 lumen |
| Efficiëntie | 85 lm/W |
| Lichtkleur | Koelwit 4000K |
| Kleurweergave (CRI) | 80 |
| Bundelhoek | 120° |
| Werkspanning | 230V~ |
| Dimbaar | Ja |
| Lengte | 120 mm |
| Breedte | 120 mm |
| Garantie | 3 jaar |
| Artikelnummer | 103-01-00208-063-D20 |
Gebruik en onderhoud
- ✓LED is direct na het inschakelen op volle sterkte, zonder opwarmtijd.
- ✓Reinig alleen als de lamp uit en afgekoeld is, met een droge of licht vochtige doek. Gebruik geen oplosmiddelen of hogedrukreiniger.
- ✓De LEDs zijn niet los te vervangen. Een defect binnen de garantietermijn? Neem contact op met LEDPLANET.NL.

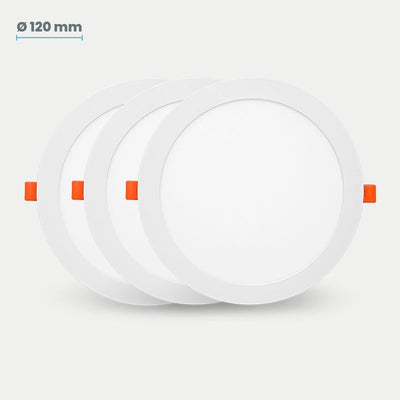

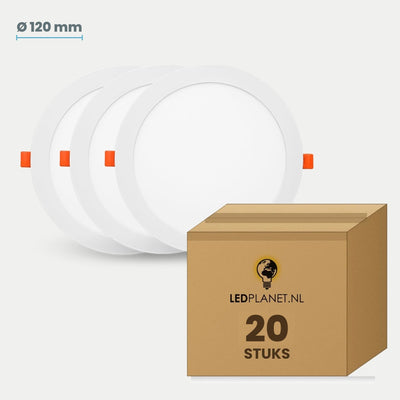

Productafbeeldingen
Disclaimer
LEDPLANET.NL heeft deze handleiding zorgvuldig samengesteld op basis van de beschikbare productinformatie. Er kunnen geen rechten aan worden ontleend. LEDPLANET.NL is niet aansprakelijk voor schade door onjuiste installatie, gebruik buiten de specificaties of het niet opvolgen van de veiligheidsinstructies. Laat de elektrische aansluiting bij twijfel altijd uitvoeren door een erkend installateur volgens NEN 1010. Technische wijzigingen en drukfouten voorbehouden.
