LED Floodlight - 4100 Lumen - 30W - Cool White 4000K - IP65 - IK08 - C4 Corrosion Resistant
Installatie- en gebruikershandleiding · Art. 0240190
Over dit product

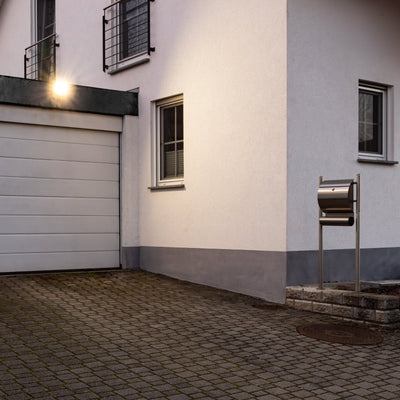

This powerful LED floodlight replaces traditional 410W lighting and is the perfect solution for illuminating large outdoor areas such as gardens, driveways, parking lots, business premises, and facades. With 4100 usable lumens from a total luminous flux of 5400 lumens and an efficiency of 180 lumens per watt , you get professional-grade lighting with minimal...
30 Watt4100 lmIP654000K115° bundelhoek230V~DALI5 years garantie
Veiligheid: lees dit eerst
- Schakel de stroom altijd uit in de meterkast voordat je begint, en controleer met een spanningszoeker dat alles spanningsloos is.
- Laat de aansluiting bij voorkeur uitvoeren door een erkend installateur, volgens NEN 1010.
- Sluit de aarde (geel/groen) altijd aan.
- Gebruik een passende wartel of kabelverbinder, zodat de IP65-dichting behouden blijft.
- Werk op hoogte alleen met een stevige ladder, rolsteiger of hoogwerker, en zorg dat het ophang- of montagepunt het gewicht van het armatuur ruim kan dragen.
- Niet openen, aanpassen of repareren: dat kan gevaarlijk zijn en de garantie vervalt.
- De lamp kan warm worden tijdens gebruik. Laat hem afkoelen voordat je hem aanraakt.
- Buiten bereik van kinderen houden.
Installatie
- 1Schakel de stroom uit in de meterkast en controleer met een spanningszoeker.
- 2Markeer de gaten van de montagebeugel op een vlakke, stevige ondergrond en boor ze.
- 3Bevestig de beugel stevig met bouten, schroeven of pluggen die passen bij de ondergrond.
- 4Sluit de kabel aan in een waterdichte lasdoos of met een waterdichte kabelverbinder: bruin = L, blauw = N, geel/groen = PE.

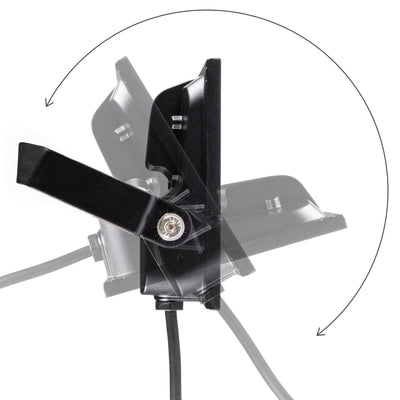

- 5Richt de schijnwerper en draai de stelbouten van de beugel stevig vast.
- 6Zet de stroom weer aan en test de lamp.
Dimmen (DALI)
Sluit de DALI-aansluitingen (DA / DA) van de driver aan op de DALI-bus van je lichtregeling en adresseer het armatuur daarna in de regeling.
Aansluitschema
Aansluiten volgens NEN 1010. De aarde (PE) is verplicht.
Technische gegevens
| Vermogen | 30 Watt |
| Lichtstroom | 4100 lumen |
| Efficiëntie | 137 lm/W |
| Lichtkleur | 4000K |
| Bundelhoek | 115° |
| Werkspanning | 230V~ |
| Beschermingsgraad | IP65 |
| Vervangt | 400 Watts (halogeenschijnwerper) |
| Dimbaar | DALI |
| Garantie | 5 years |
| Artikelnummer | 0240190 |
Gebruik en onderhoud
- ✓LED is direct na het inschakelen op volle sterkte, zonder opwarmtijd.
- ✓Reinig alleen als de lamp uit en afgekoeld is, met een droge of licht vochtige doek. Gebruik geen oplosmiddelen of hogedrukreiniger.
- ✓Houd de koelribben vrij van stof en vuil, zodat de warmte goed wordt afgevoerd.
- ✓Controleer af en toe of de ophanging of bevestiging en de kabelinvoer nog goed vastzitten.
- ✓De LEDs zijn niet los te vervangen. Een defect binnen de garantietermijn? Neem contact op met LEDPLANET.NL.
Productafbeeldingen
Disclaimer
