LED TL Fixture 1125 lumens - 7.5W - Cool white 4000K - 60cm - IP65 Waterproof - IK08 - With motion sensor and daylight sensor

Installatie- en gebruikershandleiding | Art. 2401201_01

LED TL Fixture 1125 lumens - 7.5W - Cool white 4000K - 60cm - IP65 Waterproof - IK08 - With motion sensor and daylight sensor

Efficiënt LED-armatuur voor industriële of commerciële toepassingen. Met 1125 lumen bij slechts 7.5 Watt verbruik, vervangt een TL-armatuur van 20 Watt.

7.5 Watt 1125 lm IP65 Koelwit 4000K 120° bundelhoek 230V~ Dimbaar: Nee 2 years garantie

⚡ Veiligheid — lees dit eerst

Schakel de stroom altijd uit via de groepenkast vóór aanvang van de installatie.
Controleer met een spanningszoeker dat de bedrading volledig spanningsloos is.
Laat de elektrische aansluiting uitvoeren door een erkend elektricien. Dit is wettelijk verplicht in Nederland.
Zorg voor een waterdichte kabelinvoer (wartel) bij buitenmontage — vereist voor de IP65-dichting.
Niet demonteren, modificeren of repareren — dit vervalt de garantie en kan gevaar opleveren.
Buiten bereik van kinderen houden.
De lamp wordt warm tijdens gebruik — raak de behuizing niet direct aan na uitschakelen.
Niet geschikt voor gebruik in explosiegevaarlijke omgevingen (ATEX).

🔧 Installatiestappen

1Schakel de stroom uit via de groepenkast en controleer met een spanningszoeker.
2Bevestig de montageplaat of ophangbeugel aan het plafond of de wand.
3Voer de bedrading door de kabelinvoer: bruin = L, blauw = N, geel/groen = PE.
4Sluit de draden aan op de aansluitklem en controleer alle verbindingen.
5Hang het armatuur op de montageplaat en bevestig de schroeven.
6Zet de stroom aan en test het armatuur.

🔌 Aansluitschema

Sluit altijd aan conform NEN 1010. Aarding (PE) is verplicht.

📋 Technische specificaties

Vermogen	7.5 Watt
Lichtopbrengst	1125 lumen
Efficiëntie	150 lm/W
Kleurtemperatuur	4000K
Bundelhoek	120°
Werkspanning	230V~
Beschermingsklasse	IP65
Vervangt	20 Watt (TL-armatuur)
Dimbaar	Nee
Garantie	2 years
Artikelnummer	2401201_01

💡 Gebruik & onderhoud

✓De lamp is direct na inschakelen op volle lichtsterkte — geen opwarmtijd nodig.
✓Reinig de behuizing met een droge of licht vochtige doek. Gebruik geen agressieve reinigingsmiddelen, oplosmiddelen of hogedrukreinigers.
✓De LED-module is niet vervangbaar. Bij defect binnen de garantietermijn: neem contact op via LEDPLANET.NL.
✓Controleer periodiek of de bevestigingsschroeven en kabelwartel nog goed vastzitten, met name na extreme weersomstandigheden.
✓Geschikt voor buiten gebruik in alle weersomstandigheden dankzij IP65-bescherming.

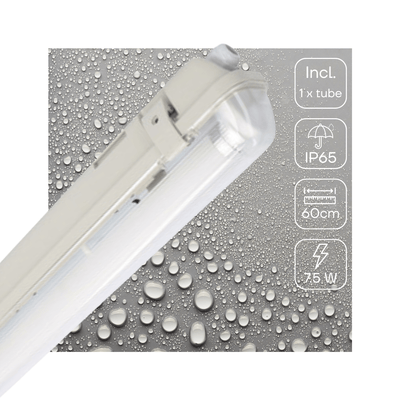

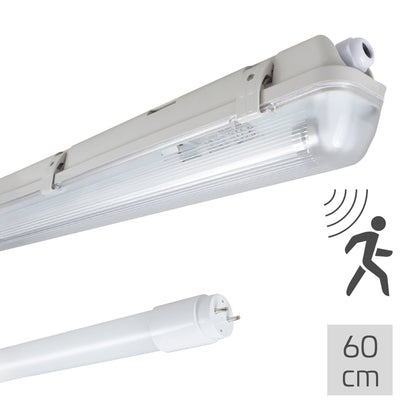

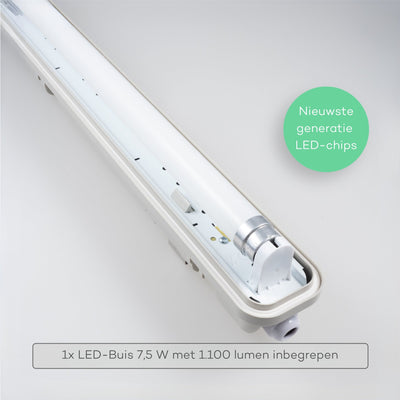

📷 Productafbeeldingen

Afbeelding 2

Afbeelding 3

Afbeelding 4
