Pantalla LED estanca Tri-Proof 1200mm 5 unidades - 36W 4500lm - Blanco frío 4000K - Con sensor - No enlazable - IP65 - 230V
Installatie- en gebruikershandleiding · Art. SR05-36W-1230-MS-125-4000K-D5
Over dit product
Este pack ventajoso de 5 pantallas LED estancas Tri-Proof (1200mm, 36W cada una) está pensado para un taller, garaje, establo o almacén completo. Con cinco luminarias obtienes en total 22.500 lúmenes de luz blanco frío 4000K, con una potencia total de 180W. Así iluminas un espacio de forma uniforme con un solo pedido. ¿Por qué...
36 Watt4500 lmIP65Koelwit 4000K120° bundelhoek230V~Dimbaar: NeeMet sensor5 jaar garantie
Veiligheid: lees dit eerst
- Schakel de stroom altijd uit in de meterkast voordat je begint, en controleer met een spanningszoeker dat alles spanningsloos is.
- Laat de aansluiting bij voorkeur uitvoeren door een erkend installateur, volgens NEN 1010.
- Sluit de aarde (geel/groen) altijd aan.
- Gebruik een passende wartel of kabelverbinder, zodat de IP65-dichting behouden blijft.
- Niet openen, aanpassen of repareren: dat kan gevaarlijk zijn en de garantie vervalt.
- De lamp kan warm worden tijdens gebruik. Laat hem afkoelen voordat je hem aanraakt.
- Buiten bereik van kinderen houden.
Installatie
- 1Schakel de stroom uit in de meterkast en controleer met een spanningszoeker.
- 2Bevestig de montageclips of ophangbeugels aan plafond of wand; bij pendelmontage de ophangkabels of kettingen.
- 3Voer de kabel door de wartel en sluit aan op de aansluitklem: bruin = L, blauw = N, geel/groen = PE.
- 4Draai de wartel vast zodat de afdichting goed aansluit.
- 5Klik het armatuur in de clips of hang het op, en controleer of het goed vastzit.
- 6Zet de stroom weer aan en test het armatuur.
Sensor instellen
Stel detectiebereik, nalooptijd en lichtgevoeligheid in met de schakelaars of draaiknoppen op de sensor, volgens de markering op het product. Test de sensor na montage door onder het armatuur te bewegen.
Aansluitschema
Aansluiten volgens NEN 1010. De aarde (PE) is verplicht.
Technische gegevens
| Vermogen | 36 Watt |
| Lichtstroom | 4500 lumen |
| Efficiëntie | 125 lm/W |
| Lichtkleur | Koelwit 4000K |
| Bundelhoek | 120° |
| Werkspanning | 230V~ |
| Beschermingsgraad | IP65 |
| Vervangt | 60 Watt (TL-armatuur) |
| Dimbaar | Nee |
| Garantie | 5 jaar |
| Artikelnummer | SR05-36W-1230-MS-125-4000K-D5 |
Gebruik en onderhoud
- ✓LED is direct na het inschakelen op volle sterkte, zonder opwarmtijd.
- ✓Reinig alleen als de lamp uit en afgekoeld is, met een droge of licht vochtige doek. Gebruik geen oplosmiddelen of hogedrukreiniger.
- ✓Houd de koelribben vrij van stof en vuil, zodat de warmte goed wordt afgevoerd.
- ✓Controleer af en toe of de ophanging of bevestiging en de kabelinvoer nog goed vastzitten.
- ✓De LEDs zijn niet los te vervangen. Een defect binnen de garantietermijn? Neem contact op met LEDPLANET.NL.

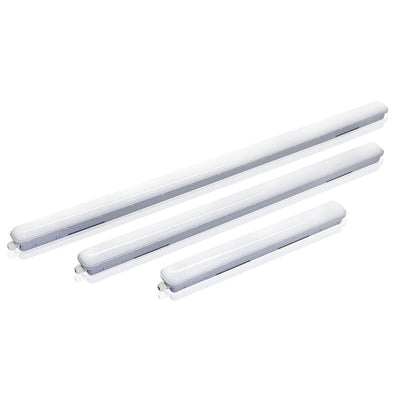

Productafbeeldingen
Disclaimer
LEDPLANET.NL heeft deze handleiding zorgvuldig samengesteld op basis van de beschikbare productinformatie. Er kunnen geen rechten aan worden ontleend. LEDPLANET.NL is niet aansprakelijk voor schade door onjuiste installatie, gebruik buiten de specificaties of het niet opvolgen van de veiligheidsinstructies. Laat de elektrische aansluiting bij twijfel altijd uitvoeren door een erkend installateur volgens NEN 1010. Technische wijzigingen en drukfouten voorbehouden.
