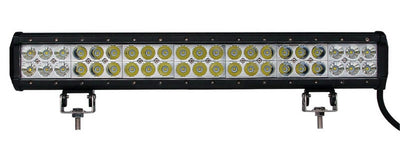

Barre lumineuse LED 20" 126W (42x3W Osram) | projecteur combo 12V & 24V | tout-terrain 6000K - IP67

Installatie- en gebruikershandleiding | Art. LPBARWLO607

Barre lumineuse LED 20" 126W (42x3W Osram) | projecteur combo 12V & 24V | tout-terrain 6000K - IP67

LED verlichting voor professioneel en particulier gebruik. Met 8400 lumen bij slechts 126 watts verbruik.

126 watts 8400 lm IP67 Daglichtwit 6000K 12 V CC et 24 V CC Dimbaar: Nee 2 ans garantie

⚡ Veiligheid — lees dit eerst

Schakel de stroom altijd uit via de groepenkast vóór aanvang van de installatie.
Controleer met een spanningszoeker dat de bedrading volledig spanningsloos is.
Laat de elektrische aansluiting uitvoeren door een erkend elektricien. Dit is wettelijk verplicht in Nederland.
Zorg voor een waterdichte kabelinvoer (wartel) bij buitenmontage — vereist voor de IP67-dichting.
Niet demonteren, modificeren of repareren — dit vervalt de garantie en kan gevaar opleveren.
Buiten bereik van kinderen houden.
De lamp wordt warm tijdens gebruik — raak de behuizing niet direct aan na uitschakelen.
Niet geschikt voor gebruik in explosiegevaarlijke omgevingen (ATEX).

🔧 Installatiestappen

1Schakel de stroom uit via de groepenkast en controleer met een spanningszoeker dat de bedrading spanningsloos is.
2Verwijder de achterplaat van de lamp door de bevestigingsschroeven los te draaien.
3Voer de bedrading door de kabelinvoer. Gebruik een geschikte PG-wartel voor een waterdichte afdichting (vereist voor IP67).
4Sluit de draden aan op de aansluitklem: bruin = fase (L), blauw = nul (N), geel/groen = aarde (PE).
5Bevestig de achterplaat aan de muur of het plafond met de meegeleverde pluggen en schroeven. Zorg voor een vlakke, stabiele ondergrond.
6Controleer of de pakking rondom de kabelinvoer goed aansluit — essentieel voor de IP67-dichting.
7Klik de lampbehuizing terug op de achterplaat en draai alle schroeven stevig vast.
8Zet de stroom terug aan via de groepenkast en test de lamp.

🔌 Aansluitschema

Sluit altijd aan conform NEN 1010. Aarding (PE) is verplicht.

📋 Technische specificaties

Vermogen	126 watts
Lichtopbrengst	8400 lumen
Efficiëntie	67 lm/W
Kleurtemperatuur	6000K
Werkspanning	12 V CC et 24 V CC
Beschermingsklasse	IP67
Dimbaar	Nee
Garantie	2 ans
Artikelnummer	LPBARWLO607

💡 Gebruik & onderhoud

✓De lamp is direct na inschakelen op volle lichtsterkte — geen opwarmtijd nodig.
✓Reinig de behuizing met een droge of licht vochtige doek. Gebruik geen agressieve reinigingsmiddelen, oplosmiddelen of hogedrukreinigers.
✓De LED-module is niet vervangbaar. Bij defect binnen de garantietermijn: neem contact op via LEDPLANET.NL.
✓Controleer periodiek of de bevestigingsschroeven en kabelwartel nog goed vastzitten, met name na extreme weersomstandigheden.
✓Geschikt voor buiten gebruik in alle weersomstandigheden dankzij IP67-bescherming.

📷 Productafbeeldingen

Afbeelding 2

Afbeelding 3

Afbeelding 4
