LED Paneel 30x120 Edge-lit - Daglichtwit 6000K - 4160lm - 32W - CRI80 - 230V
Installatie- en gebruikershandleiding · Art. 103-01-00709-188
Over dit product
Dit LED paneel 30x120 edge-lit geeft 4160 lumen bij slechts 32W (130 lm/W) in daglichtwit 6000K. Je bestelt het paneel per stuk. Toepassing Het langwerpige formaat 30x120 vervangt één op één een oud TL-armatuur van 120 cm en geeft een rustig, doorlopend lichtvlak boven bureaus en in gangen. Techniek Edge-litⓘ: de LED's zitten in de...
32 Watt4160 lmDaglichtwit 6000K120° bundelhoek230V~Dimbaar: Nee5 jaar garantie
Veiligheid: lees dit eerst
- Schakel de stroom altijd uit in de meterkast voordat je begint, en controleer met een spanningszoeker dat alles spanningsloos is.
- Laat de aansluiting bij voorkeur uitvoeren door een erkend installateur, volgens NEN 1010.
- Sluit de aarde (geel/groen) altijd aan.
- Niet openen, aanpassen of repareren: dat kan gevaarlijk zijn en de garantie vervalt.
- De lamp kan warm worden tijdens gebruik. Laat hem afkoelen voordat je hem aanraakt.
- Buiten bereik van kinderen houden.
Installatie
- 1Schakel de stroom uit in de meterkast en controleer met een spanningszoeker.
- 2Systeemplafond: haal een plafondplaat weg. Opbouw of pendel: monteer eerst de opbouwframe- of ophangset.
- 3Sluit de voeding (driver) aan op het net: bruin = L, blauw = N, geel/groen = PE, en verbind de driver met het paneel.
- 4Leg het paneel in het plafondraster of zet het vast in het frame.
- 5Zet de stroom weer aan en test het paneel.
Aansluitschema
Aansluiten volgens NEN 1010. De aarde (PE) is verplicht.
Technische gegevens
| Vermogen | 32 Watt |
| Lichtstroom | 4160 lumen |
| Efficiëntie | 130 lm/W |
| Lichtkleur | Daglichtwit 6000K |
| Kleurweergave (CRI) | 80 |
| Bundelhoek | 120° |
| Werkspanning | 230V~ |
| Dimbaar | Nee |
| Lengte | 1200 mm |
| Breedte | 300 mm |
| Garantie | 5 jaar |
| Artikelnummer | 103-01-00709-188 |
Gebruik en onderhoud
- ✓LED is direct na het inschakelen op volle sterkte, zonder opwarmtijd.
- ✓Reinig alleen als de lamp uit en afgekoeld is, met een droge of licht vochtige doek. Gebruik geen oplosmiddelen of hogedrukreiniger.
- ✓De LEDs zijn niet los te vervangen. Een defect binnen de garantietermijn? Neem contact op met LEDPLANET.NL.

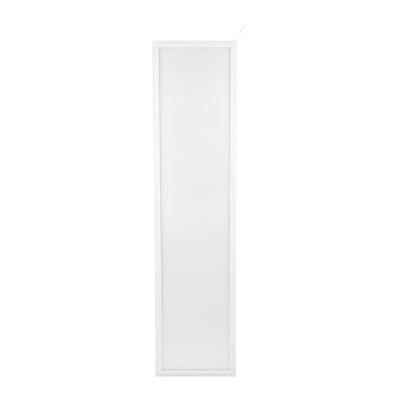

Productafbeeldingen
Disclaimer
LEDPLANET.NL heeft deze handleiding zorgvuldig samengesteld op basis van de beschikbare productinformatie. Er kunnen geen rechten aan worden ontleend. LEDPLANET.NL is niet aansprakelijk voor schade door onjuiste installatie, gebruik buiten de specificaties of het niet opvolgen van de veiligheidsinstructies. Laat de elektrische aansluiting bij twijfel altijd uitvoeren door een erkend installateur volgens NEN 1010. Technische wijzigingen en drukfouten voorbehouden.
