LED Straatverlichting 60W 9000lm - Koelwit 4000K - Daglichtsensor - IP66 IK10 - Incl. mastadapter - 230V
Installatie- en gebruikershandleiding · Art. SRSL060W-230V-SR-4000K+SRSL-ADAPTER-60MM
Over dit product

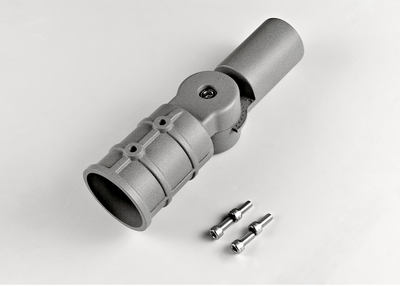

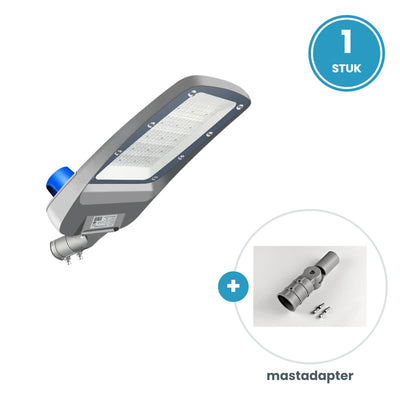

Complete set voor mastmontage: de LED Straatverlichting 60W 4000K met 9.000 lumen koelwit licht bij 150 lm/W, inclusief bijpassende mastadapter Ă60mm (0-90° instelbaar). Zo monteer je de straatlamp in de gewenste hoek op een lichtmast. Inhoud van de set 1Ă LED Straatverlichting 60W - 9.000lm - Koelwit 4000K - Daglichtsensor - IP66 IK10 1Ă Mastadapter...
60 Watt9000 lmIP664000K140° bundelhoek230V~Dimbaar: JaMet sensor5 jaar garantie
Veiligheid: lees dit eerst
- Schakel de stroom altijd uit in de meterkast voordat je begint, en controleer met een spanningszoeker dat alles spanningsloos is.
- Laat de aansluiting bij voorkeur uitvoeren door een erkend installateur, volgens NEN 1010.
- Sluit de aarde (geel/groen) altijd aan.
- Gebruik een passende wartel of kabelverbinder, zodat de IP66-dichting behouden blijft.
- Werk op hoogte alleen met een stevige ladder, rolsteiger of hoogwerker, en zorg dat het ophang- of montagepunt het gewicht van het armatuur ruim kan dragen.
- Niet openen, aanpassen of repareren: dat kan gevaarlijk zijn en de garantie vervalt.
- De lamp kan warm worden tijdens gebruik. Laat hem afkoelen voordat je hem aanraakt.
- Buiten bereik van kinderen houden.
Installatie
- 1Schakel de stroom uit en controleer met een spanningszoeker.
- 2Voer de aansluitkabel door de mastbevestiging van het armatuur.
- 3Schuif het armatuur over de mast of uithouder en draai de klemschroeven stevig vast.
- 4Sluit aan in de mastaansluitkast: bruin = L, blauw = N, geel/groen = PE.
- 5Zet de stroom weer aan en test de lamp.
Sensor instellen
Stel detectiebereik, nalooptijd en lichtgevoeligheid in met de schakelaars of draaiknoppen op de sensor, volgens de markering op het product. Test de sensor na montage door onder het armatuur te bewegen.
Aansluitschema
Aansluiten volgens NEN 1010. De aarde (PE) is verplicht.
Technische gegevens
| Vermogen | 60 Watt |
| Lichtstroom | 9000 lumen |
| Efficiëntie | 150 lm/W |
| Lichtkleur | 4000K |
| Bundelhoek | 140° |
| Werkspanning | 230V~ |
| Beschermingsgraad | IP66 |
| Vervangt | 110 Watt (natriumlamp) |
| Dimbaar | Ja |
| Garantie | 5 jaar |
| Artikelnummer | SRSL060W-230V-SR-4000K+SRSL-ADAPTER-60MM |
Gebruik en onderhoud
- âLED is direct na het inschakelen op volle sterkte, zonder opwarmtijd.
- âReinig alleen als de lamp uit en afgekoeld is, met een droge of licht vochtige doek. Gebruik geen oplosmiddelen of hogedrukreiniger.
- âHoud de koelribben vrij van stof en vuil, zodat de warmte goed wordt afgevoerd.
- âControleer af en toe of de ophanging of bevestiging en de kabelinvoer nog goed vastzitten.
- âDe LEDs zijn niet los te vervangen. Een defect binnen de garantietermijn? Neem contact op met LEDPLANET.NL.

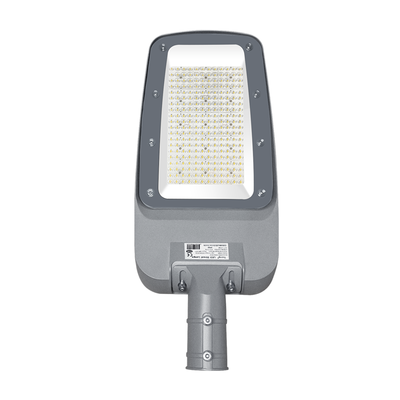

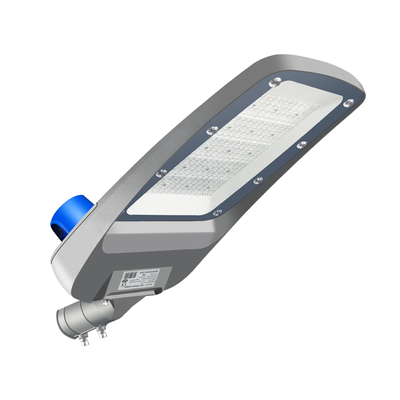

Productafbeeldingen
Disclaimer
LEDPLANET.NL heeft deze handleiding zorgvuldig samengesteld op basis van de beschikbare productinformatie. Er kunnen geen rechten aan worden ontleend. LEDPLANET.NL is niet aansprakelijk voor schade door onjuiste installatie, gebruik buiten de specificaties of het niet opvolgen van de veiligheidsinstructies. Laat de elektrische aansluiting bij twijfel altijd uitvoeren door een erkend installateur volgens NEN 1010. Technische wijzigingen en drukfouten voorbehouden.
