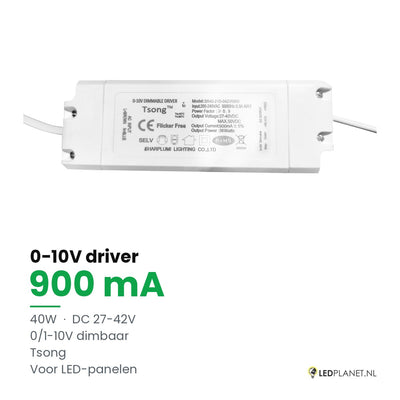

Dimbare LED-driver 0-10V 20 stuks - 40W - 900 mA - DC 27-42V - voor LED-paneel
Installatie- en gebruikershandleiding · Art. SRPL-DRIVER-40W-010V-D20
Over dit product

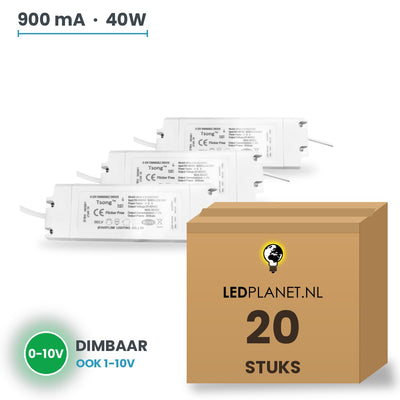

Set van 20 stuks. Je ontvangt 20 identieke, nieuwe exemplaren van deze 0-10V dimbare LED-driver (900 mA). Ideaal om alle panelen of lampen in een ruimte in één keer dimbaar te maken, zodat ze precies gelijk dimmen, of om reservedrivers voor onderhoud op voorraad te hebben. Wat zit er in de verpakking? 20 × 0-10V...
40 Watt0-10V dimbaar
Veiligheid: lees dit eerst
- Sluit alleen aan op de juiste spanning (Ingang 230V AC, uitgang DC 27-42V) en let op plus en min. Schakel de voeding uit voordat je gaat aansluiten.
- Beveilig de voedingskabel met een passende zekering.
- Niet openen, aanpassen of repareren: dat kan gevaarlijk zijn en de garantie vervalt.
- De lamp kan warm worden tijdens gebruik. Laat hem afkoelen voordat je hem aanraakt.
- Buiten bereik van kinderen houden.
Installatie
- 1Schakel de stroom uit in de meterkast en controleer met een spanningszoeker.
- 2Systeemplafond: haal een plafondplaat weg. Opbouw of pendel: monteer eerst de opbouwframe- of ophangset.
- 3Sluit de voeding (driver) aan op het net: bruin = L, blauw = N, geel/groen = PE, en verbind de driver met het paneel.
- 4Leg het paneel in het plafondraster of zet het vast in het frame.
- 5Zet de stroom weer aan en test het paneel.
Dimmen (0-10V)
Sluit de twee dimaders van de driver aan op een 0-10V dimmer of lichtregeling, volgens de markering op de driver (DIM+ / DIM−). Een gewone muurdimmer voor 230V werkt niet. Gebruik je de dimfunctie niet, isoleer de dimaders dan afzonderlijk.
Technische gegevens
| Vermogen | 40 Watt |
| Werkspanning | Ingang 230V AC, uitgang DC 27-42V |
| Dimbaar | 0-10V |
| Artikelnummer | SRPL-DRIVER-40W-010V-D20 |
Gebruik en onderhoud
- ✓LED is direct na het inschakelen op volle sterkte, zonder opwarmtijd.
- ✓Reinig alleen als de lamp uit en afgekoeld is, met een droge of licht vochtige doek. Gebruik geen oplosmiddelen of hogedrukreiniger.
- ✓De LEDs zijn niet los te vervangen. Een defect binnen de garantietermijn? Neem contact op met LEDPLANET.NL.
Productafbeeldingen
Disclaimer
LEDPLANET.NL heeft deze handleiding zorgvuldig samengesteld op basis van de beschikbare productinformatie. Er kunnen geen rechten aan worden ontleend. LEDPLANET.NL is niet aansprakelijk voor schade door onjuiste installatie, gebruik buiten de specificaties of het niet opvolgen van de veiligheidsinstructies. Technische wijzigingen en drukfouten voorbehouden.
