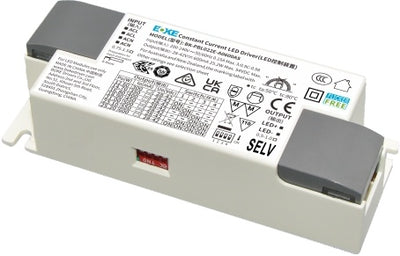

Dimbare LED-driver 0-10V - 60W - 1350 mA - DC 27-42V - voor LED-paneel 60x120
Installatie- en gebruikershandleiding · Art. SRPL-DRIVER-60W-010V
Over dit product
Maak je LED-paneel dimbaar met deze dimbare 0-10V LED-driver van Tsong. De driver levert 1350 mA bij DC 27–42V (max. 60W) en vervangt de standaard driver van onze LED-panelen 60×120 60W 1-op-1. Kenmerken Uitgang: 1350 mA constante stroom, DC 27–42V, max. 60W Ingang: 230V AC Dimbaar via een 0-10V- of 1-10V-stuursignaal Past bij LED-panelen met...
0-10V dimbaar
Veiligheid: lees dit eerst
- Sluit alleen aan op de juiste spanning en let op plus en min. Schakel de voeding uit voordat je gaat aansluiten.
- Beveilig de voedingskabel met een passende zekering.
- Niet openen, aanpassen of repareren: dat kan gevaarlijk zijn en de garantie vervalt.
- De lamp kan warm worden tijdens gebruik. Laat hem afkoelen voordat je hem aanraakt.
- Buiten bereik van kinderen houden.
Installatie
- 1Schakel de stroom uit in de meterkast en controleer met een spanningszoeker.
- 2Systeemplafond: haal een plafondplaat weg. Opbouw of pendel: monteer eerst de opbouwframe- of ophangset.
- 3Sluit de voeding (driver) aan op het net: bruin = L, blauw = N, geel/groen = PE, en verbind de driver met het paneel.
- 4Leg het paneel in het plafondraster of zet het vast in het frame.
- 5Zet de stroom weer aan en test het paneel.
Dimmen (0-10V)
Sluit de twee dimaders van de driver aan op een 0-10V dimmer of lichtregeling, volgens de markering op de driver (DIM+ / DIM−). Een gewone muurdimmer voor 230V werkt niet. Gebruik je de dimfunctie niet, isoleer de dimaders dan afzonderlijk.
Technische gegevens
| Dimbaar | 0-10V |
| Artikelnummer | SRPL-DRIVER-60W-010V |
Gebruik en onderhoud
- ✓LED is direct na het inschakelen op volle sterkte, zonder opwarmtijd.
- ✓Reinig alleen als de lamp uit en afgekoeld is, met een droge of licht vochtige doek. Gebruik geen oplosmiddelen of hogedrukreiniger.
- ✓De LEDs zijn niet los te vervangen. Een defect binnen de garantietermijn? Neem contact op met LEDPLANET.NL.
Disclaimer
LEDPLANET.NL heeft deze handleiding zorgvuldig samengesteld op basis van de beschikbare productinformatie. Er kunnen geen rechten aan worden ontleend. LEDPLANET.NL is niet aansprakelijk voor schade door onjuiste installatie, gebruik buiten de specificaties of het niet opvolgen van de veiligheidsinstructies. Technische wijzigingen en drukfouten voorbehouden.
