LED Schijnwerper 2600 lumen - 20W - Koelwit 4000K - IP54 Spatwaterdicht - Kantelbaar - Zwart
Installatie- en gebruikershandleiding · Art. 0310601
Over dit product
Deze LED schijnwerper van 20W is perfect voor het verlichten van tuinen, opritten, gevels en andere buitenruimtes. De schijnwerper vervangt traditionele 220W verlichting en levert 2600 lumen (2000 lumen bruikbaar) koelwit licht, terwijl hij slechts 20W verbruikt. Met een lichtopbrengst van 113 lumen per watt is deze schijnwerper zeer energiezuinig. De schijnwerper heeft IP54 bescherming...
20 Watt2600 lmIP544000K110° bundelhoek230V~Dimbaar: Nee2 jaar garantie
Veiligheid: lees dit eerst
- Schakel de stroom altijd uit in de meterkast voordat je begint, en controleer met een spanningszoeker dat alles spanningsloos is.
- Laat de aansluiting bij voorkeur uitvoeren door een erkend installateur, volgens NEN 1010.
- Sluit de aarde (geel/groen) altijd aan.
- Gebruik een passende wartel of kabelverbinder, zodat de IP54-dichting behouden blijft.
- Werk op hoogte alleen met een stevige ladder, rolsteiger of hoogwerker, en zorg dat het ophang- of montagepunt het gewicht van het armatuur ruim kan dragen.
- Niet openen, aanpassen of repareren: dat kan gevaarlijk zijn en de garantie vervalt.
- De lamp kan warm worden tijdens gebruik. Laat hem afkoelen voordat je hem aanraakt.
- Buiten bereik van kinderen houden.
Installatie
- 1Schakel de stroom uit in de meterkast en controleer met een spanningszoeker.
- 2Markeer de gaten van de montagebeugel op een vlakke, stevige ondergrond en boor ze.
- 3Bevestig de beugel stevig met bouten, schroeven of pluggen die passen bij de ondergrond.
- 4Sluit de kabel aan in een waterdichte lasdoos of met een waterdichte kabelverbinder: bruin = L, blauw = N, geel/groen = PE.

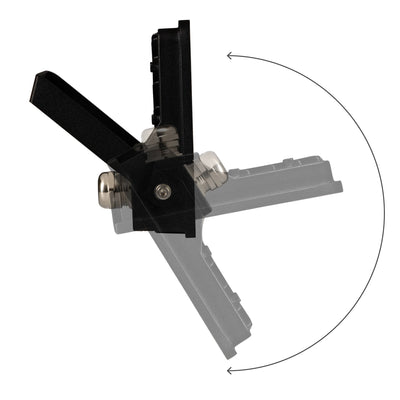

- 5Richt de schijnwerper en draai de stelbouten van de beugel stevig vast.
- 6Zet de stroom weer aan en test de lamp.
Aansluitschema
Aansluiten volgens NEN 1010. De aarde (PE) is verplicht.
Technische gegevens
| Vermogen | 20 Watt |
| Lichtstroom | 2600 lumen |
| Efficiëntie | 130 lm/W |
| Lichtkleur | 4000K |
| Bundelhoek | 110° |
| Werkspanning | 230V~ |
| Beschermingsgraad | IP54 |
| Vervangt | 220 Watt (halogeenschijnwerper) |
| Dimbaar | Nee |
| Garantie | 2 jaar |
| Artikelnummer | 0310601 |
Gebruik en onderhoud
- ✓LED is direct na het inschakelen op volle sterkte, zonder opwarmtijd.
- ✓Reinig alleen als de lamp uit en afgekoeld is, met een droge of licht vochtige doek. Gebruik geen oplosmiddelen of hogedrukreiniger.
- ✓Houd de koelribben vrij van stof en vuil, zodat de warmte goed wordt afgevoerd.
- ✓Controleer af en toe of de ophanging of bevestiging en de kabelinvoer nog goed vastzitten.
- ✓De LEDs zijn niet los te vervangen. Een defect binnen de garantietermijn? Neem contact op met LEDPLANET.NL.

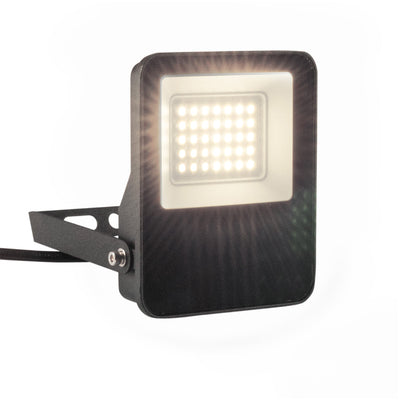

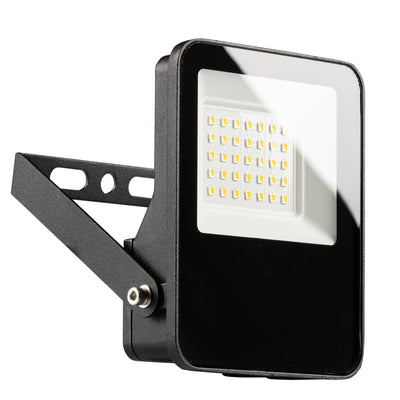

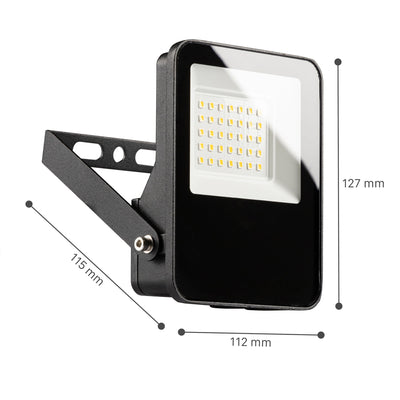

Productafbeeldingen
Disclaimer
LEDPLANET.NL heeft deze handleiding zorgvuldig samengesteld op basis van de beschikbare productinformatie. Er kunnen geen rechten aan worden ontleend. LEDPLANET.NL is niet aansprakelijk voor schade door onjuiste installatie, gebruik buiten de specificaties of het niet opvolgen van de veiligheidsinstructies. Laat de elektrische aansluiting bij twijfel altijd uitvoeren door een erkend installateur volgens NEN 1010. Technische wijzigingen en drukfouten voorbehouden.
