LED Schijnwerper 10W - 1.000 lm - Warmwit 3000K - 120° Breedstraler - IP66 - Buitenlamp & Gevelverlichting - 2 jaar garantie
Installatie- en gebruikershandleiding | Art. STG-10W-230V-DOB/1
LED Schijnwerper 10W - 1.000 lm - Warmwit 3000K - 120° Breedstraler - IP66 - Buitenlamp & Gevelverlichting - 2 jaar garantie
Robuuste buitenlamp voor montage aan gevels, plafonds en wanden. Met 1000 lumen bij slechts 10 Watt verbruik, vervangt een halogeenschijnwerper van ca. 50W halogeen schijnwerper.
10 Watt
1000 lm
IP66
Warmwit 3000K
120° bundelhoek
230V~
Dimbaar: Nee
2 jaar garantie
⚡ Veiligheid — lees dit eerst
- Schakel de stroom altijd uit via de groepenkast vóór aanvang van de installatie.
- Controleer met een spanningszoeker dat de bedrading volledig spanningsloos is.
- Laat de elektrische aansluiting uitvoeren door een erkend elektricien. Dit is wettelijk verplicht in Nederland.
- Zorg voor een waterdichte kabelinvoer (wartel) bij buitenmontage — vereist voor de IP66-dichting.
- Niet demonteren, modificeren of repareren — dit vervalt de garantie en kan gevaar opleveren.
- Buiten bereik van kinderen houden.
- De lamp wordt warm tijdens gebruik — raak de behuizing niet direct aan na uitschakelen.
- Niet geschikt voor gebruik in explosiegevaarlijke omgevingen (ATEX).
🔧 Installatiestappen
- 1Schakel de stroom uit via de groepenkast en controleer met een spanningszoeker dat de bedrading spanningsloos is.
- 2Verwijder de achterplaat van de lamp door de bevestigingsschroeven los te draaien.
- 3Voer de bedrading door de kabelinvoer. Gebruik een geschikte PG-wartel voor een waterdichte afdichting (vereist voor IP66).
- 4Sluit de draden aan op de aansluitklem: bruin = fase (L), blauw = nul (N), geel/groen = aarde (PE).
- 5Bevestig de achterplaat aan de muur of het plafond met de meegeleverde pluggen en schroeven. Zorg voor een vlakke, stabiele ondergrond.
- 6Controleer of de pakking rondom de kabelinvoer goed aansluit — essentieel voor de IP66-dichting.
- 7Klik de lampbehuizing terug op de achterplaat en draai alle schroeven stevig vast.
- 8Zet de stroom terug aan via de groepenkast en test de lamp.
🔌 Aansluitschema
Sluit altijd aan conform NEN 1010. Aarding (PE) is verplicht.
📋 Technische specificaties
| Vermogen | 10 Watt |
| Lichtopbrengst | 1000 lumen |
| Efficiëntie | 100 lm/W |
| Kleurtemperatuur | 3000K |
| Bundelhoek | 120° |
| Werkspanning | 230V~ |
| Beschermingsklasse | IP66 |
| Vervangt | ca. 50W halogeen schijnwerper (halogeenschijnwerper) |
| Dimbaar | Nee |
| Garantie | 2 jaar |
| Artikelnummer | STG-10W-230V-DOB/1 |
💡 Gebruik & onderhoud
- ✓De lamp is direct na inschakelen op volle lichtsterkte — geen opwarmtijd nodig.
- ✓Reinig de behuizing met een droge of licht vochtige doek. Gebruik geen agressieve reinigingsmiddelen, oplosmiddelen of hogedrukreinigers.
- ✓De LED-module is niet vervangbaar. Bij defect binnen de garantietermijn: neem contact op via LEDPLANET.NL.
- ✓Controleer periodiek of de bevestigingsschroeven en kabelwartel nog goed vastzitten, met name na extreme weersomstandigheden.
- ✓Geschikt voor buiten gebruik in alle weersomstandigheden dankzij IP66-bescherming.

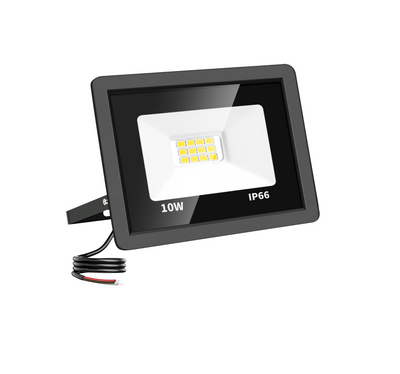

📷 Productafbeeldingen
Disclaimer & aansprakelijkheidsbeperking
LEDPLANET.NL heeft deze installatie- en gebruikershandleiding met de grootst mogelijke zorgvuldigheid samengesteld op basis van de op het moment van publicatie beschikbare productinformatie. Aan de inhoud van deze handleiding kunnen geen rechten worden ontleend. LEDPLANET.NL is niet aansprakelijk voor schade van welke aard dan ook — direct of indirect — die voortvloeit uit onjuiste installatie, gebruik in strijd met de specificaties, het niet opvolgen van de veiligheidsinstructies, of gebruik van het product voor andere doeleinden dan waarvoor het bestemd is.
Elektrische installatie dient te worden uitgevoerd door een erkend elektricien conform de geldende NEN-normen (NEN 1010). LEDPLANET.NL aanvaardt geen aansprakelijkheid voor schade ontstaan door installatie door niet-gekwalificeerde personen. Technische wijzigingen en drukfouten voorbehouden. Raadpleeg bij twijfel altijd een gekwalificeerd elektricien of neem contact op via ledplanet.nl.
