LED Vochtbestendig Armatuur met Sensor - 1125 Lumen - 7.5W - Koelwit 4000K - IP65 - 60cm - 2 stuks
Installatie- en gebruikershandleiding · Art. 2401201_01-2
Over dit product
Dit IP65 vochtbestendige LED armatuur van 60 centimeter met geïntegreerde bewegingssensor vervangt traditionele 112W verlichting en is de slimme oplossing voor ruimtes waar je automatische verlichting wilt. Met 1125 lumen lichtopbrengst en een efficiëntie van 150 lumen per watt krijg je krachtige verlichting die alleen brandt wanneer nodig. Dit product wordt geleverd als set van...
7.5 Watt1125 lmIP654000K120° bundelhoek230V~Dimbaar: NeeMet sensor2 jaar garantie
Veiligheid: lees dit eerst
- Schakel de stroom altijd uit in de meterkast voordat je begint, en controleer met een spanningszoeker dat alles spanningsloos is.
- Laat de aansluiting bij voorkeur uitvoeren door een erkend installateur, volgens NEN 1010.
- Sluit de aarde (geel/groen) altijd aan.
- Gebruik een passende wartel of kabelverbinder, zodat de IP65-dichting behouden blijft.
- Niet openen, aanpassen of repareren: dat kan gevaarlijk zijn en de garantie vervalt.
- De lamp kan warm worden tijdens gebruik. Laat hem afkoelen voordat je hem aanraakt.
- Buiten bereik van kinderen houden.
Installatie
- 1Schakel de stroom uit in de meterkast en controleer met een spanningszoeker.
- 2Bevestig de montageclips of ophangbeugels aan plafond of wand; bij pendelmontage de ophangkabels of kettingen.
- 3Voer de kabel door de wartel en sluit aan op de aansluitklem: bruin = L, blauw = N, geel/groen = PE.
- 4Draai de wartel vast zodat de afdichting goed aansluit.
- 5Klik het armatuur in de clips of hang het op, en controleer of het goed vastzit.
- 6Zet de stroom weer aan en test het armatuur.
Sensor instellen
Stel detectiebereik, nalooptijd en lichtgevoeligheid in met de schakelaars of draaiknoppen op de sensor, volgens de markering op het product. Test de sensor na montage door onder het armatuur te bewegen.
Aansluitschema
Aansluiten volgens NEN 1010. De aarde (PE) is verplicht.
Technische gegevens
| Vermogen | 7.5 Watt |
| Lichtstroom | 1125 lumen |
| Efficiëntie | 150 lm/W |
| Lichtkleur | 4000K |
| Bundelhoek | 120° |
| Werkspanning | 230V~ |
| Beschermingsgraad | IP65 |
| Vervangt | 20 Watt (TL-armatuur) |
| Dimbaar | Nee |
| Lengte | 60 cm |
| Garantie | 2 jaar |
| Artikelnummer | 2401201_01-2 |
Gebruik en onderhoud
- ✓LED is direct na het inschakelen op volle sterkte, zonder opwarmtijd.
- ✓Reinig alleen als de lamp uit en afgekoeld is, met een droge of licht vochtige doek. Gebruik geen oplosmiddelen of hogedrukreiniger.
- ✓Houd de koelribben vrij van stof en vuil, zodat de warmte goed wordt afgevoerd.
- ✓Controleer af en toe of de ophanging of bevestiging en de kabelinvoer nog goed vastzitten.
- ✓De LEDs zijn niet los te vervangen. Een defect binnen de garantietermijn? Neem contact op met LEDPLANET.NL.

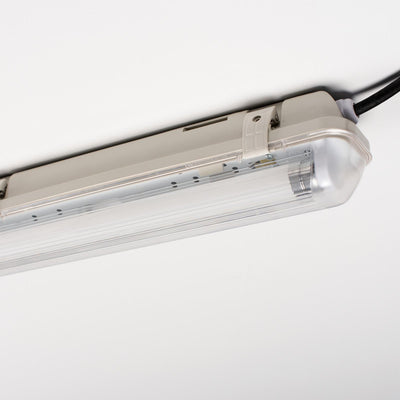

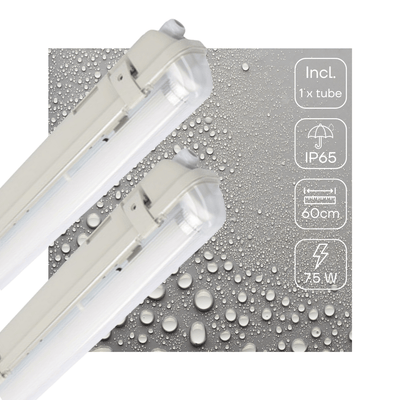

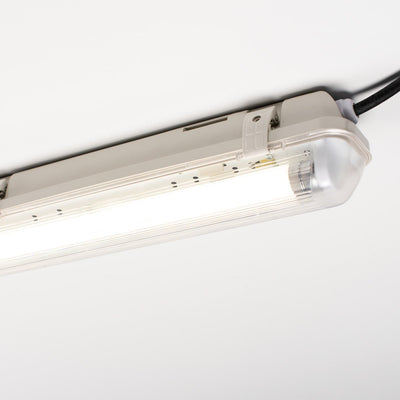

Productafbeeldingen
