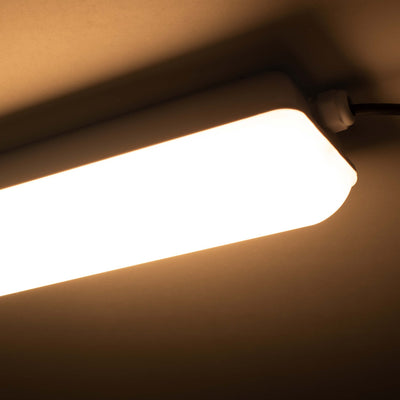

Handleiding – Mini LED TL-Armatuur met Microgolf Sensor 30cm 1200 Lumen - 11W - 3 Lichtkleuren - Dimbaar

Mini LED TL-Armatuur met Microgolf Sensor 30cm 1200 Lumen - 11W - 3 Lichtkleuren - Dimbaar - IP65

Robuuste buitenlamp voor montage aan gevels, plafonds en wanden. Met 1200 lumen bij slechts 11 Watt verbruik, vervangt een TL-armatuur van 20 Watt.

11 Watt 1200 lm IP65 Koelwit 4000K 120° bundelhoek 230V~ Dimbaar: Nee 5 jaar garantie

⚡ Veiligheid — lees dit eerst

Schakel de stroom altijd uit via de groepenkast vóór aanvang van de installatie.
Controleer met een spanningszoeker dat de bedrading volledig spanningsloos is.
Laat de elektrische aansluiting uitvoeren door een erkend elektricien. Dit is wettelijk verplicht in Nederland.
Zorg voor een waterdichte kabelinvoer (wartel) bij buitenmontage — vereist voor de IP65-dichting.
Niet demonteren, modificeren of repareren — dit vervalt de garantie en kan gevaar opleveren.
Buiten bereik van kinderen houden.
De lamp wordt warm tijdens gebruik — raak de behuizing niet direct aan na uitschakelen.
Niet geschikt voor gebruik in explosiegevaarlijke omgevingen (ATEX).

🔧 Installatiestappen

1Schakel de stroom uit via de groepenkast en controleer met een spanningszoeker.
2Bevestig de montageplaat of ophangbeugel aan het plafond of de wand.
3Voer de bedrading door de kabelinvoer: bruin = L, blauw = N, geel/groen = PE.
4Sluit de draden aan op de aansluitklem en controleer alle verbindingen.
5Hang het armatuur op de montageplaat en bevestig de schroeven.
6Zet de stroom aan en test het armatuur.

🔌 Aansluitschema

Sluit altijd aan conform NEN 1010. Aarding (PE) is verplicht.

📋 Technische specificaties

Vermogen	11 Watt
Lichtopbrengst	1200 lumen
Efficiëntie	109 lm/W
Kleurtemperatuur	4000K
Bundelhoek	120°
Werkspanning	230V~
Beschermingsklasse	IP65
Vervangt	20 Watt (TL-armatuur)
Dimbaar	Nee
Garantie	5 jaar
Artikelnummer	2710011

💡 Gebruik & onderhoud

✓De lamp is direct na inschakelen op volle lichtsterkte — geen opwarmtijd nodig.
✓Reinig de behuizing met een droge of licht vochtige doek. Gebruik geen agressieve reinigingsmiddelen, oplosmiddelen of hogedrukreinigers.
✓De LED-module is niet vervangbaar. Bij defect binnen de garantietermijn: neem contact op via LEDPLANET.NL.
✓Controleer periodiek of de bevestigingsschroeven en kabelwartel nog goed vastzitten, met name na extreme weersomstandigheden.
✓Geschikt voor buiten gebruik in alle weersomstandigheden dankzij IP65-bescherming.

Disclaimer & aansprakelijkheidsbeperking

LEDPLANET.NL heeft deze installatie- en gebruikershandleiding met de grootst mogelijke zorgvuldigheid samengesteld op basis van de op het moment van publicatie beschikbare productinformatie. Aan de inhoud van deze handleiding kunnen geen rechten worden ontleend. LEDPLANET.NL is niet aansprakelijk voor schade van welke aard dan ook — direct of indirect — die voortvloeit uit onjuiste installatie, gebruik in strijd met de specificaties, het niet opvolgen van de veiligheidsinstructies, of gebruik van het product voor andere doeleinden dan waarvoor het bestemd is.

Elektrische installatie dient te worden uitgevoerd door een erkend elektricien conform de geldende NEN-normen (NEN 1010). LEDPLANET.NL aanvaardt geen aansprakelijkheid voor schade ontstaan door installatie door niet-gekwalificeerde personen. Technische wijzigingen en drukfouten voorbehouden. Raadpleeg bij twijfel altijd een gekwalificeerd elektricien of neem contact op via ledplanet.nl.
